Автоматическая линия для производства дверных панелей

NCM-660

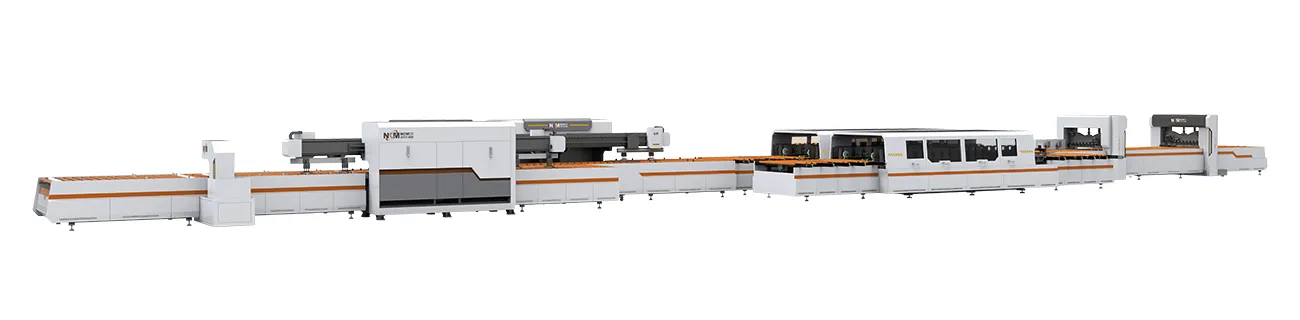

Автоматическая линия для производства металлической дверной панели

Комплексная линия для производства металлического дверного полотна

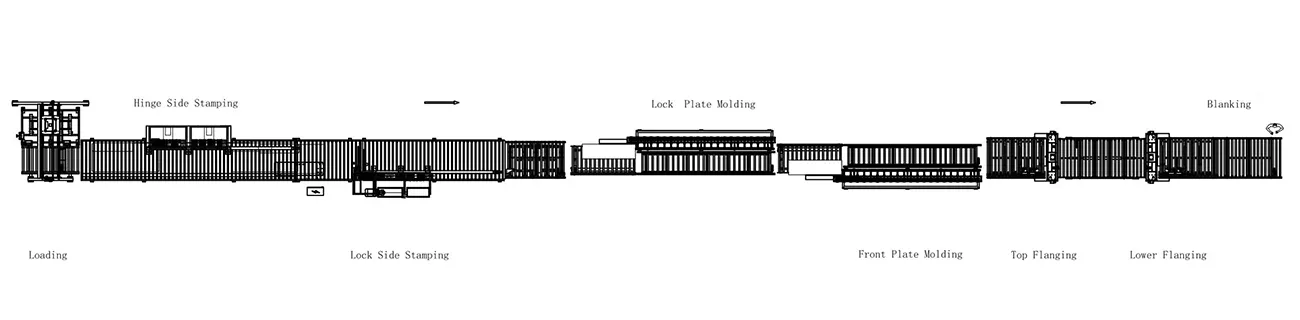

Процесс пробивки

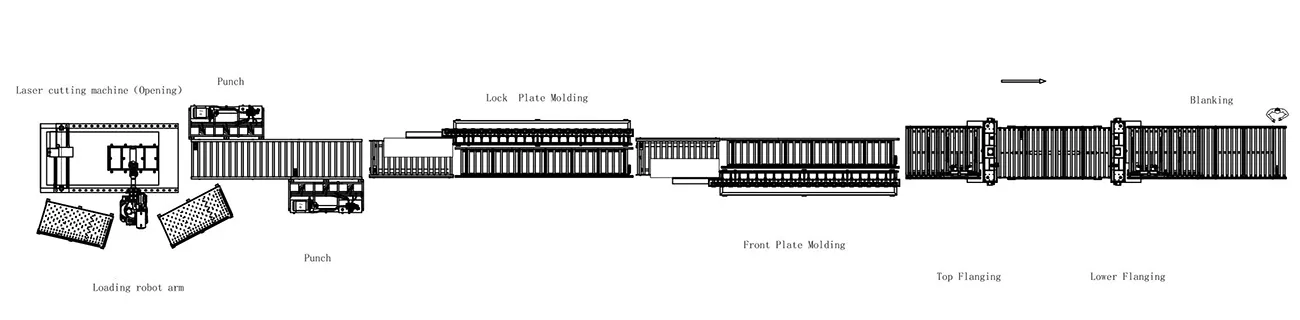

Процесс лазерной резки

Автоматическая линия для производства металлических дверных панелей использует роботизированную руку для автоматической подачи материала, а также станок профилирования NCM-660 для формования дверных панелей, что обеспечивает попеременное формирование боковых рам замка и петель дверей. Гидравлический фланцевый станок используется для формовки верхних и нижних концов. Учитывая специфику отрасли производства деверей, компания NCMCO предлагает индивидуальные автоматические линии под требования заказчика. При выборе станка с множеством различных головок для пробивки отверстий, можно выполнять экструдированное формование отверстий одновременно. При выборе станка для лазерной резки, который используется для перфорации, нет необходимости в сварке на производственной линии, и позиционер отверстий может быть настроен по мере необходимости.

Отправить запрос

Технические характеристики

Толщина материала	0.5-1.0 мм (настраиваемая)
Ширина материала	400~1200 мм (настраиваемая)
Производственная скорость	(30-40) S/P
Мощность	30-80 кВт (в зависимости от продукта)
Система ПЛК	Delta/Siemens, опция

Особенности

Полностью автоматизированный процесс с возможностью удаленного управления.
Все процессы могут выполняться на производственной линии, что устраняет необходимость в дополнительном месте и сокращает время простоя.
Станок профилирования 560 позволяет формование рамы, которая не поддается методу сгибания.

Применение

Защитные двери
Противопожарные двери
Медицинские двери
Двери для чистых помещений

Примеры металлических дверных панелей

3D-моделирование линии по производству металлических дверных панелей

2. Робот для подачи (опция)
  Благодаря присосу обеспечивается стабильная подача.
2. Роликовый конвейер
  1. Серводвигатель обеспечивает стабильность производства без риска возникновения помех, а также имеет различные режимы контроля.
  2. Ролики (валы) изготовлены из высококачественного материала, что обеспечивает низкий уровень шума, высокую несущую способность, стабильность работы и устойчивость к износу.
  3. Корпус установки использует особый процесс сварки, который повышает стабильность соединителей и продлевает срок службы установки.
2. Пресс для пробивки
  Комбинированный пробивной пресс NCM-169 (одиночный)
2. Станок лазерной резки
  Станок лазерной резки по металлу (опция) NCM-JG
2. Робот для пробивки
  1. Прочный пневматический зажим не повреждает поверхность дверной панели.
  2. Автоматическая подача, автоматическое извлечение материала и точное позиционирование не требуют ручного вмешательства.
2. Станок для профилирования дверных панелей NCM-560
2. Гидравлический фальцепрокатный станок NCM-110
2. Электрическая система контроля
  1. Вся производственная линия достигает серилизации процессов при помощи различных конвейерных устройств, которые контролируются системой контроля ПЛК.
  2. Производственная линия соединена серийно, что позволяет задавать производственный режим под конкретные производственные нужды.
