NCM-JG

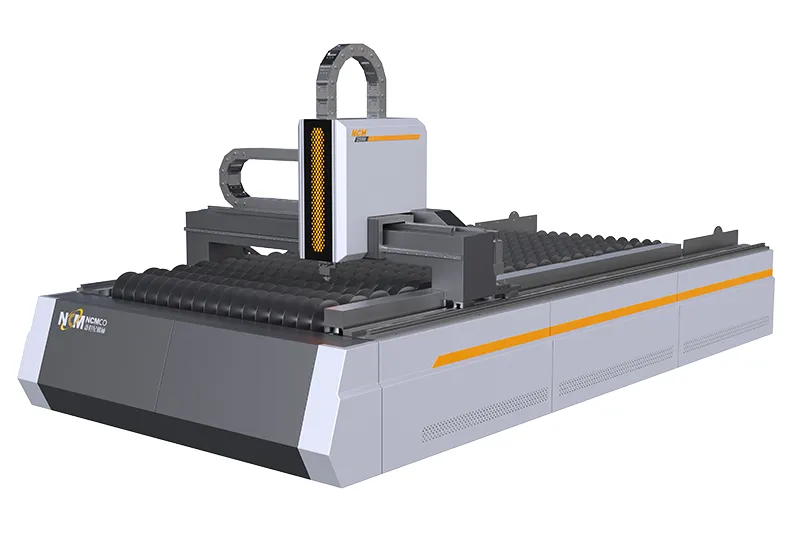

Станок лазерной резки по металлу

Автоматический станок для обработки металлических дверных коробок и панелей

NCM-JG

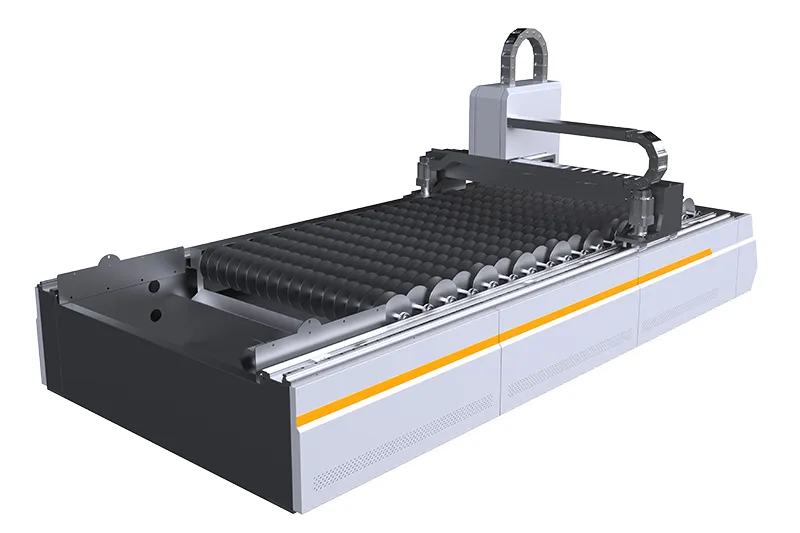

Станок лазерной резки по металлу

Автоматический станок для обработки металлических дверных коробок и панелей

Станок лазерной резки по металлу (волоконная резка) NCM-JG обеспечивает обрезку различных дверных рам и панелей из обычной и нержавеющей стали. Кроме того, установка выполняет функцию резки отверстий, включая фиксацию отверстия/петли, а также резку установочных отверстий перед формованием с помощью программирования ЧПУ. Станок излучает высокоинтенсивный лазер на поверхность материала, в результате воздействия лазера, материал плавиться или испаряется, а при помощи высокоскоростного воздушного потока материал разрезается.

Отправить запрос

Применение

Защитные двери
Противопожарные двери
Медицинские двери
Двери для чистых помещений

Особенности

Волоконный лазерный станок может быть использован перед формовкой дверной коробки.
Лазерная резка не требует пресс-формы.
Все процессы пробивания, надрезания и резки могут быть выполнены за раз на станке, без необходимости в дополнительном оборудовании.

Технические характеристики

Пункт	DS3015	DS4020	DS6020	DS6025	DS8025
Размер материала	3000*1500 мм	4000*2000 мм	6000*2000 мм	6000*2500 мм	8000*2500 мм
Ход оси X	1530 мм	2030 мм	2030 мм	2530 мм	2530 мм
Ход оси Y	3030 мм	4030 мм	6030 мм	6030 мм	8030 мм
Ход оси Z	≤110mm	≤110 мм	≤110mm	≤110 мм	≤110 мм
Макс. скорость осей X/Y	120 м/мин	120 м/мин	120 м/мин	120 м/мин	120 м/мин
Макс. ускорение осей X/Y	1.0g	1.0g	1.5g	1.5g	2.0g
Точность позиционирования осей X/Y	±0.03 мм/м	±0.03 мм/м	±0.05 мм/м	±0.05 мм/м	±0.05 мм/м
Повторяемая точность осей X/Y	±0.02 мм	±0.02 мм	±0.02 мм	±0.02 мм	±0.02 мм
Габариты	550025002000 мм	650032002000 мм	880030002000 мм	880030002000 мм	1130036002000 мм

Детали

Рабочий стол для резки
Лазерный станок использует конструкцию с двойным приводом, а также может быть оснащен заменяемым рабочим столом. Это позволяет выполнять резку и подачу одновременно.
Управление перемещением по осям X, Y, Z
На осях X, Y и Z используются высокомоментные серводвигатели от японской компании Fuji Electric.
Система сброса отходов
Нижняя часть станины режущего станка оборудована тележкой, которая может собирать отходы и мелкие детали во время производственного процесса.
Часть трансмиссии
Применяется прецизионная зубчатая передача из Тайваня YYC с централизованным смазочным устройством.
Данное устройство оснащено высокоточным планетарным редуктором от Nissei, с регулируемым люфтом менее 2 угловых минут. Это обеспечивает высокую жесткость и ударопрочность.
Головка режущего лазера
Станок оснащен импортной режущей головкой для резки волокон (с группой выравнивающих линз).
Режущая головка в свою очередь оснащена бесконтактным датчиком, который обеспечивает стабильную работу по оси Z системрй управления.
Источник лазера
Волоконный лазер имеет эффективность электрооптического преобразования более 25% в режиме непрерывной или импульсной модуляции до 20 кГц. Динамический рабочий диапазон устройства составляет от 10% до 105% полной мощности, при этом угол расхождения луча или качество луча не изменяются во всем диапазоне. Лазерное оборудование можно использовать для задач высокой и низкой мощности, таких как сварка и прецизионная резка.
Длина волокна может достигать 15 м, а также можно использовать с несколькими выходными световыми затворами, сумматорами лучей, гальванометрами и волокнами с различным диаметром сердцевины.
Програмное обеспечение для резки
Станок поддерживает профессиональное программное обеспечение, такое как CAD и CorelDraw, что повышает эффективность управления и упрощает процесс обработки листового металла.
