NCM-150

Многоголовочный гидравлический пресс для пробивки отверстий

Пробивной пресс с множеством станций для производства металлических дверей

NCM-150

Многоголовочный гидравлический пресс для пробивки отверстий

Пробивной пресс с множеством станций для производства металлических дверей

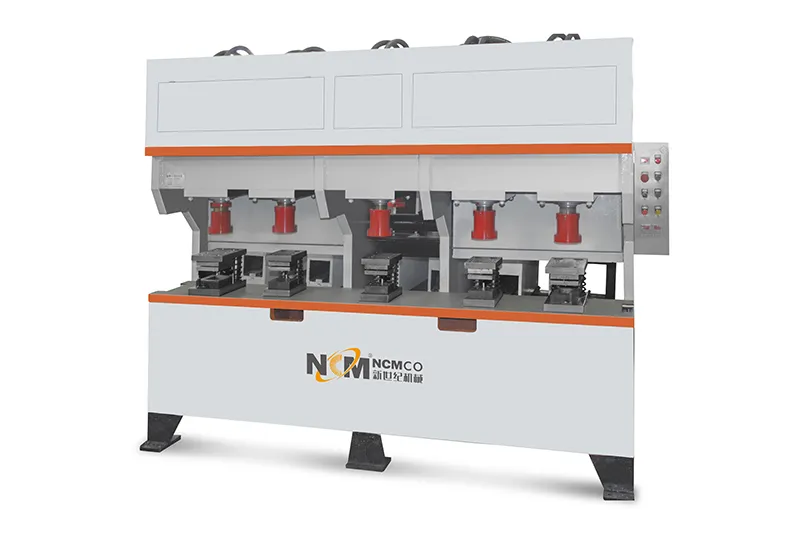

Гидравлический пробивной пресс NCM-150 предназначен для одновременного создания различных отверстий в дверных коробках из стали и нержавеющей стали. Данный станок позволяет пробивать отверстия для замков, петель, монтажных элементов и делать пазы для изгиба, используя для этого гидравлическое давление. Корпус устройства изготовлен из сварных стальных плит и включает в себя независимую конструкцию гидравлического цилиндра с несколькими пуансонами. Максимальное усилие, генерируемое главным гидравлическим цилиндром, достигает 150 кН, а управление осуществляется с помощью PLC-системы. Все отверстия и насечки могут быть сформированы одновременно, что значительно повышает производственную эффективность.

Отправить запрос

Образцы

Применение

Защитные двери
Противопожарные двери
Медицинские двери
Двери для чистых помещений

Технические характеристики

Мощность основного цилиндра	150 кН
Номинальное гидравлическое давление	25 МПа
Секция пробивки	2-7, настраиваемая
Размер рабочего стола	Настраиваемый на заказ
Мощность	7.5/11 кВт, настривается в зависимости от продукта

Особенности

Современная технология пробивки позволяет выполнять пробивку всех отверстий одновременно, что значительно повышает производительность.
Фиксированная комбинация эффективно позволяет избежать ошибок в выборе расстояния между отверстиями, вызванными человеческим фактором.
При необходимости независимая пробивка и система контроля позволяют свободное комбинирование.

Детали

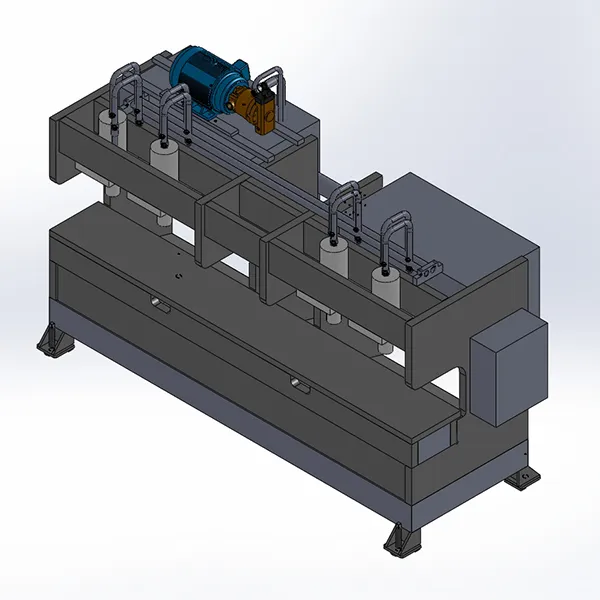

2. Рама пробивного станка
  С помощью конечно-элементного анализа можно изучить динамику изменения силы деформации рамы станка во время работы, чтобы определить оптимальную конструкцию станины, обеспечить согласованность рабочего центра оснастки и повысить точность обработки заготовки.
2. Пробивное устройство
  1. Гидравлическое пробивание обеспечивает сильное усиление и поверхность бз заусенцев.
  2. Все гидравлические компоненты импортированы или приобретены у известных брендов Китая.
  3. Независимый рабочий стол использует гидравлический цилиндр, что позволяет независимое управление каждой секцией, а также позволяет выполнять индивидуальную штамповку при необходимости. Кроме того, использование независимых цилиндров гарантирует, что в случае неисправности цилиндра это не повлияет на работу других секций станка.
2. Пробивной штамп
  1. Пробивной инструмент изготовлен из материала Cr12Mov, который обрабатывается путем резки проволоки после закалки.
  2. Пробивной инструмент может быть с легкостью собран и разобран, что делает процесс замены инструментов простым.
2. Электрическая система контроля
  Система контроля ПЛК позволяет самонастройку пробивной станции.
