Производственное оборудование для металлических дверей

NCM-600

Листоправильный станок c декойлер

Выравниватель рулонного металла, используемый в производственной линии дверных панелей

NCM-600

Листоправильный станок c декойлер

Выравниватель рулонного металла, используемый в производственной линии дверных панелей

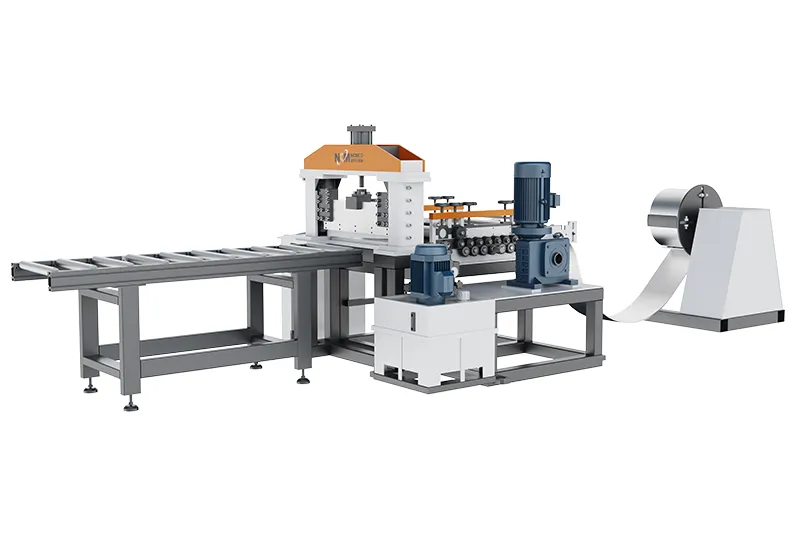

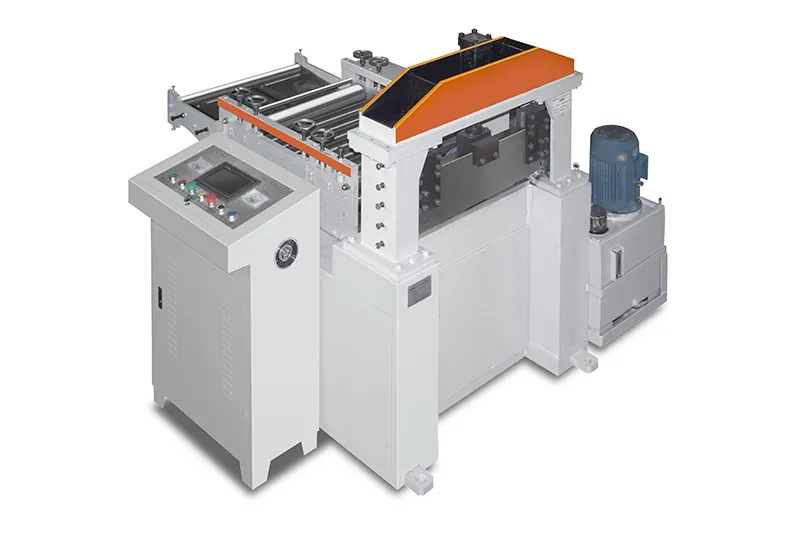

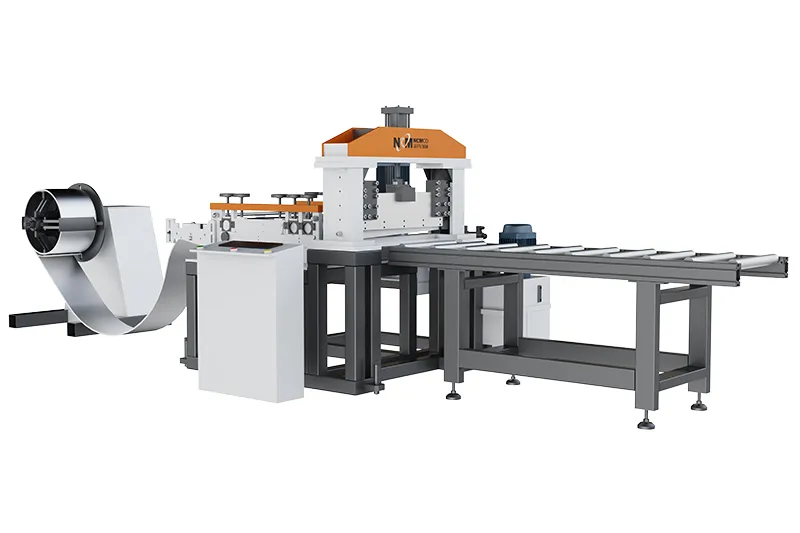

Листоправлильный станок с декойлер NCM-600 использует выравнивающие ролики для выравнивания рулонного металла. Установка использует гидравлическую пробивку для резки по длине различных дверных коробок, которые изготовлены из обычной и нержавеющей стали. Кроме того, можно индивидуально настроить длину резки в соответствии с требованиями заказчика. Один персонал может одновременно управлять различными станками, а скорость выравнивания может достигать 8 м/мин.

Отправить запрос

Применение

Защитные двери
Противопожарные двери
Медицинские двери
Двери для чистых помещений

Технические характеристики

Толщина материала	0.2-1.8 мм (настраиваемая)
Ширина материала	100-600 мм (настраиваемая)
Скорость производства	0-8 м/мин, регулируемая
Мощность	5.5 кВт

Особенности

Передовая структура с небольшой занимаемой площадью, что позволяет эффективно использовать пространство.
Система контроля ПЛК помогает предотвращать человеческие ошибки.

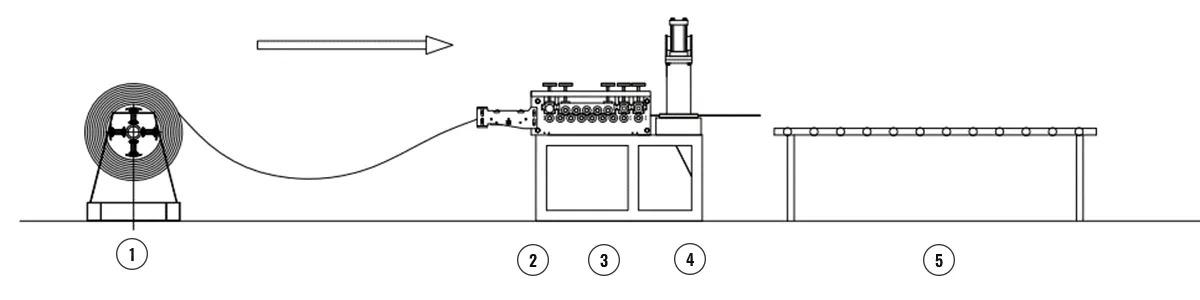

Производственный процесс

Разматыватель (размотчик)
Дефлектор (направляющее устройство)
Механизм выравнивания (листоправмльное устройство)
Гидравлическое режущее устройство
Разгрузочный стол

Детали

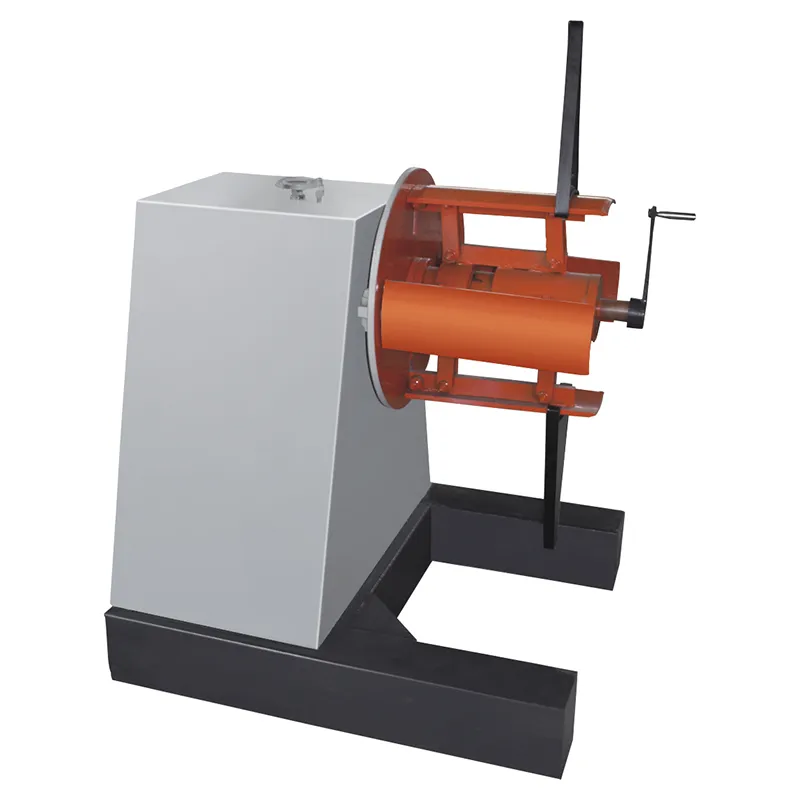

2. Разматыватель (Опция)
  1. Максимальная грузоподъемность разматывателя составляет 5 тонн.
  2. Устройство закрепляется на месте при помощи рычага блокировки и пряжки для предотвращения соскальзывания катушки.
2. Рама оборудования
  1. Секция выравнивания изготовлена из стальной плиты Q235 с одноразовой резкой, после чего обработана портальным фрезерным станком с ЧПУ.
  2. Для обеспечения горизонтальности выравнивания, между выравнивающей секцией и нижней рамой установки добавлена стальная плита толщиной 12 мм.
  3. Для гарантии точности резки между режущей секцией и нижней рамой установки добавлена стальная плита толщиной 25 мм.

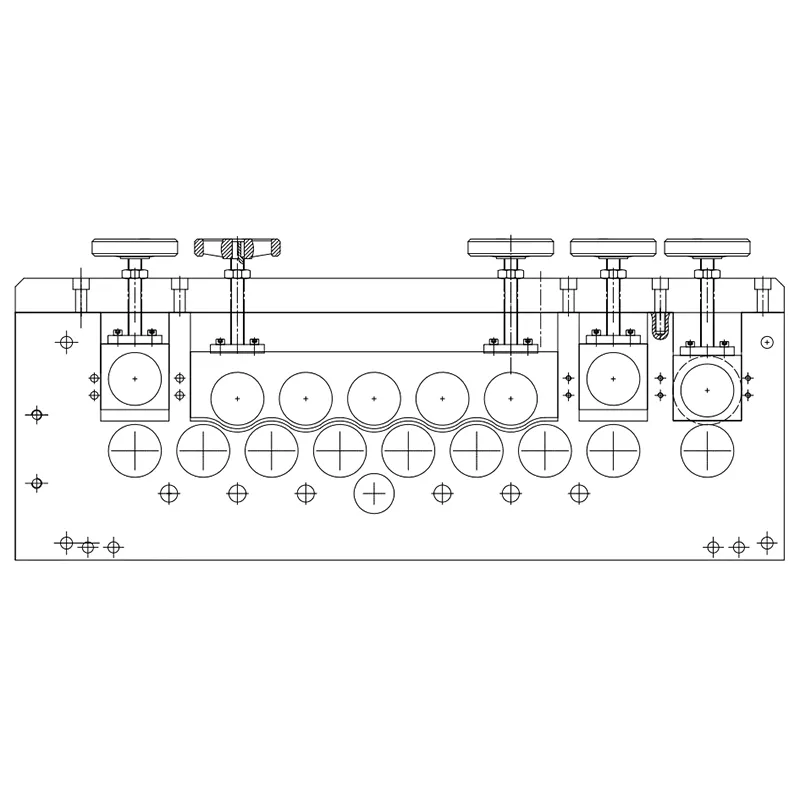

2. Механизм выравнивания (листоправильное устройство)
  Используются 17 выравнивающих роликов, 8 из которых установлены на верхней части, а 9 на нижней.
  При необходимости режим работы выравнивателя может быть отрегулирован вверх или вниз, что подходит для рулонов различной толщины.
2. Транспортировочная установка (стол)
  Вертикальный редуктор (комбинация двигатель/редуктор) используется для управления зубчатой передачей, обеспечивая стабильную выходную мощность, а легкая по весу конструкция не требует много места.
2. Режущее устройство
  1. Режущее устройство изготовлено из материала Cr12Mov.
  2. Особый дизайн ножей с наклонными краями сокращает сопротивляемость.
  3. Гидравлическое давление используется для резки, обеспечивая прочную пробивную силу, гладкую поверхность без заусенцев, быструю скорость резки, а также низкий уровень шума.

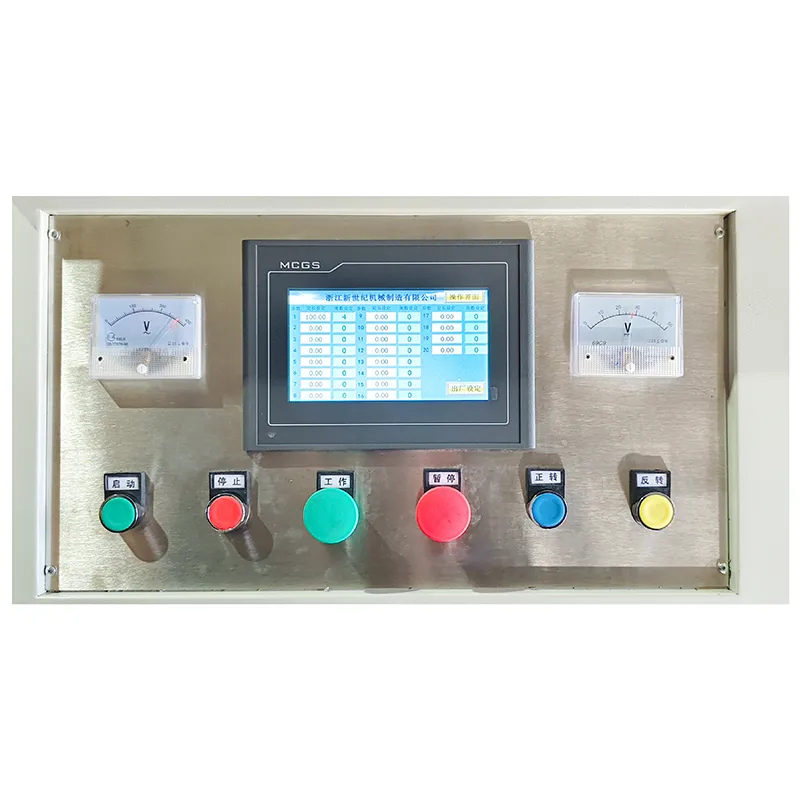

2. Электрическая система контроля
  Для всей установки используется единая система контроля ПЛК, что позволяет самому настраивать требуемую длину резки и количество.
Разгрузочный стол (Опция)
Дополнительно предлагается разгрузочный стол, который выбирается для автоматического собирания материала после резки, что облегчает выгрузку готовой дверной коробки.
Разгрузочный стол оснащен механизмом регулирования высотой для управления высотой при необходимости.
